11. Знаки опасности

Класс 1 - Взрывчатые вещества и изделия

Размер стороны знака 100 мм.

(Примечание:
Размер стороны знака опасности 100 мм, за редким исключением, является минимальным и оптимальным. При увеличении длины стороны знака пропорционально должны увеличиваться расстояние рамки от сторон знака, высота цифр, приводимых в нижнем углу знаков опасности, а также размеры символов опасности или надписей, заменяющих символы.)

Цвет знака.
Фон - оранжевый.
Символ, цифры, буква и линии - чёрные.

Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Верхняя половина:
символ опасности - взрывающаяся бомба.

Нижняя половина:
- цифры номера подкласса опасности 1.1 (или 1.2 или 1.3) высотой 15 мм;
- буква группы совместимости высотой 15 мм (* - место нанесения); - цифра номера класса опасности 1 высотой 10 мм в нижнем углу.

Подкласс 1.1 - Вещества и изделия, характеризующиеся опасностью взрыва массой

Примечание:
В знаке могут указываться буквы групп совместимости А, B, C, D, Е, F (см. рисунок), G, J или L.

Подкласс 1.2 - Вещества и изделия, характеризующиеся опасностью разбрасывания, но не создающие опасность взрыва массой

Примечание: В знаке могут указываться буквы групп совместимости B, C, D, Е (см. рисунок), F, G, Н, J, K или L.

Подкласс 1.3 - Вещества и изделия, характеризующиеся опасностью загорания, а также либо незначительной опасностью взрыва, либо незначительной опасностью разбрасывания, либо тем и другим, но не характеризующиеся опасностью взрыва массой

Примечание: В знаке могут указываться буквы групп совместимости C (см. рисунок), F, G, Н, J, K или L.

Подкласс 1.4 - Вещества и изделия, не представляющие значительной опасности

Примечание:
В знаке могут указываться буквы групп совместимости B, C, D, Е, F, G или S (см. рисунок).

Размер стороны знака 100 мм.

Цвет знака.
Фон - оранжевый.
Цифры, буквы и линии - чёрные.
Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Верхняя половина:
цифры номера подкласса опасности 1.5 высотой 30 мм и толщиной 5 мм.

Нижняя половина:
- буква группы совместимости D высотой 20 мм;
- цифра номера класса опасности 1 высотой 10 мм в нижнем углу.

Подкласс 1.5 - Вещества очень низкой чувствительности, характеризующиеся опасностью взрыва массой

Подкласс 1.6 - Изделия чрезвычайно низкой чувствительности, не характеризующиеся опасностью взрыва массой

Подкласс 2.1 - Воспламеняющиеся газы

В знаке опасности символ,
цифра и линии могут быть белыми.

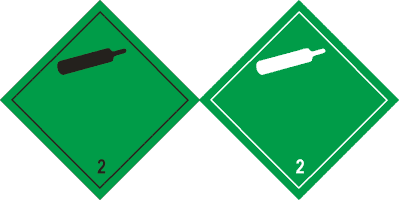

Подкласс 2.2 - Невоспламеняющиеся нетоксичные газы

В знаке опасности символ, цифра и линии могут быть белыми.

Подкласс 2.3 - Токсичные газы

Класс 3 - Легковоспламеняющиеся жидкости

Подкласс 4.1 - Легковоспламеняющиеся твёрдые вещества

Подкласс 4.2 - Вещества, способные к самовозгоранию

Размер стороны знака 100 мм.

Цвет знака.
Фон - синий.
Символ, цифра и линии - чёрные.
Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Верхняя половина:
символ опасности - пламя.

Нижняя половина:
цифра номера класса опасности 4 высотой 10 мм в нижнем углу.

Подкласс 4.3 - Вещества, выделяющие воспламеняющиеся газы при взаимодействии с водой.

В знаке опасности символ, цифра и линии могут быть белыми.

Размер стороны знака 100 мм.

Цвет знака.
Фон - жёлтый.
Символ, цифры и линии - чёрные.
Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Верхняя половина:
символ опасности - пламя над окружностью.

Нижняя половина:
цифры номера подкласса опасности 5.1 высотой 10 мм в нижнем углу.

Подкласс 5.1 - Окисляющие вещества

Размер стороны знака 100 мм.

Цвет знака.
Фон: верхняя половина - красная, нижняя половина - жёлтая.
Символ, цифры и линии - чёрные.
Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Верхняя половина:
символ опасности - пламя.

Нижняя половина:
цифры номера подкласса опасности 5.2 высотой 10 мм в нижнем углу.

В знаке опасности символ и рамка в верхней половине знака могут быть белого цвета.

Подкласс 5.2 - Органические пероксиды

Размер стороны знака 100 мм.

Цвет знака.
Фон - белый.
Символ, цифра и линии - чёрные.
Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Верхняя половина:
символ опасности - череп и скрещённые кости.

Нижняя половина:
цифра номера класса опасности 6 высотой 10 мм в нижнем углу.

Подкласс 6.1 - Токсичные вещества

Подкласс 6.2 - Инфекционные вещества

Размер стороны знака 100 мм.

Цвет знака.
Фон - белый.
Символ, линии, буквы и цифры - чёрные.
Вертикальная полоса - красная.

Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Линия толщиной 1,2 мм, соединяющая левый и правый углы, образуемые рамкой.

Верхняя половина:
символ опасности - трилистник.

Нижняя половина:
- слово “РАДИОАКТИВНО”, за которым следует одна красная вертикальная полоса;
- текст “Содержимое …. .
Активность ….”;

- цифра номера класса опасности 7 высотой 10 мм в нижнем углу.

Класс 7 - Радиоактивные материалы

Размер стороны знака 100 мм.
Цвет знака.
Фон: верхняя половина: жёлтый, кайма - белая;

нижняя половина - белый.
Символ, линии, буквы и цифры - чёрные.
Вертикальные полосы - красные.
Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.
Линия толщиной 1,2 мм, соединяющая левый и правый углы, образуемые рамкой.
Верхняя половина:
символ опасности - трилистник.

Нижняя половина: - слово “РАДИОАКТИВНО”,
за которым следуют две красные вертикальные полосы; - текст “Содержимое …. .
Активность ….”;
- прямоугольник с чёрным контуром, внутри текст “Транспортный индекс …”;
- цифра номера класса опасности 7 высотой 10 мм в нижнем углу.

Размер стороны знака 100 мм.

Цвет знака. Фон: верхняя половина: жёлтый, кайма - белая;
нижняя половина - белый.
Символ, линии, буквы и цифры - чёрные.
Вертикальные полосы - красные.

Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.
Линия толщиной 1,2 мм, соединяющая левый и правый углы, образуемые рамкой.

Верхняя половина:
символ опасности - трилистник.
Нижняя половина:
- слово “РАДИОАКТИВНО”, за которым следуют три красные вертикальные полосы;
- текст “Содержимое …. .
Активность ….”;
- прямоугольник с чёрным контуром, внутри текст “Транспортный индекс …”;
- цифра номера класса опасности 7 высотой 10 мм в нижнем углу.

Класс 7 - Радиоактивные материалы

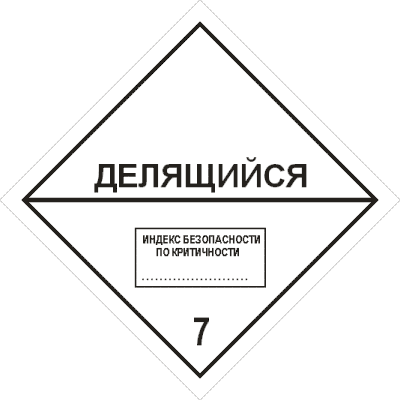

Размер стороны знака 100 мм.

Цвет знака.
Фон - белый.
Буквы, цифры и линии - чёрные.
Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Линия толщиной 1,2 мм, соединяющая левый и правый углы, образуемые рамкой.

Верхняя половина:
текст “ДЕЛЯЩИЙСЯ”.

Нижняя половина:
- прямоугольник с чёрным контуром, внутри текст “Индекс безопасности по критичности ….”;
- цифра номера класса опасности 7 высотой 10 мм в нижнем углу.

Класс 7 - Радиоактивные материалы

Класс 8 - Коррозионные (едкие) вещества

Размер стороны знака 100 мм.

Цвет знака.
Фон: верхняя половина - белый,
нижняя половина - чёрный с белой каймой.
Символ и линии - чёрные.
Цифра - белая.

Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Верхняя половина:
символ опасности - жидкости, выливающиеся из двух пробирок и поражающие металл и руку.

Нижняя половина:
- цифра номера класса опасности 8 высотой 10 мм в нижнем углу.

Класс 8 - Коррозионные и (или) едкие вещества

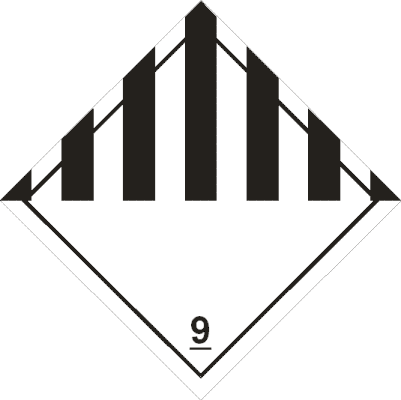

Класс 9 - Прочие опасные вещества и изделия

Размер стороны знака 100 мм.

Цвет знака.
Фон - белый.
Символ, линии и цифра - чёрные.

Рамка толщиной 2 мм, отстоящая от каждой стороны знака на 5 мм.

Верхняя половина:
символ опасности - семь одинаковых по ширине равноотстоящих чёрных вертикальных полос.

Нижняя половина:
подчёркнутая цифра номера класса опасности 9 высотой 10 мм в нижнем углу.

Класс 9 - Прочие вещества, материалы и изделия, не относящиеся к другим классам; вещества, опасные для окружающей среды; загрязнители моря и др.

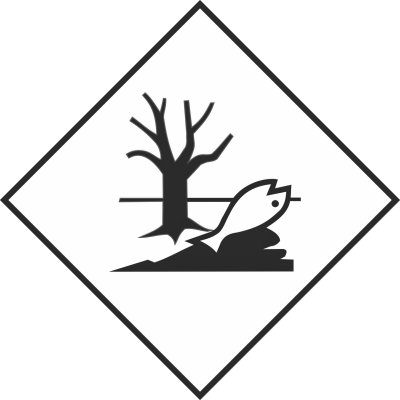

Размер стороны знака 100 мм.

Цвет знака .
Фон - белый.
Символ и линии - чёрные.

Рамка толщиной 1,2 мм.

В середине знака:
символ опасности - мёртвая рыба и засохшее дерево.

Примечание:
Знак может иметь фон, отличающийся от белого, при условии обеспечения контрастности по отношению к цвету символа опасности.

Знак в виде квадрата, поставленного на угол, с изображением мёртвой рыбы и засохшего дерева

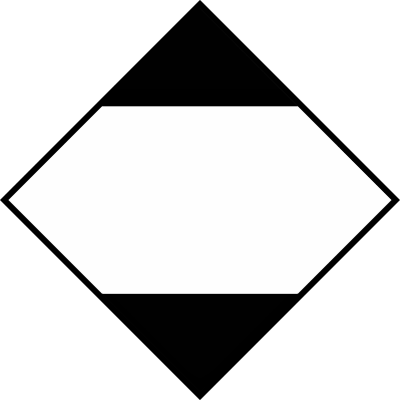

Знак в виде квадрата, поставленного на угол, с затемнением в верхнем и нижнем углах.

Форма: равносторонний треугольник, длина сторон - не менее чем 250 мм.
В центре треугольника символ: стилизованное изображение термометра с показанием температуры
при четверти высоты столбика.
Цвет: фон - белый, контур и символ - красные.
Ширина контура - 25 мм, высота символа - 100 мм.

Предупреждающий знак для опасных грузов, которые перевозят при повышенной температуре

Информационная табличка, на которой указывают номер ООН и идентификационный номер опасности
