8. Таблички по электробезопасности

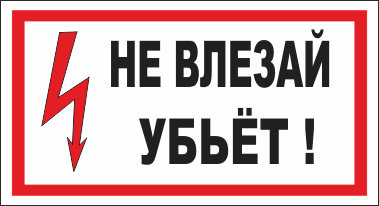

Не влезай. Убъёт!

Предупреждает, что расположенные на конструкциях токоведущие части находятся под напряжением и подъем к ним может быть опасен для жизни. Вывешивают его на конструкциях возле подъема трудящихся к своему рабочему месту.

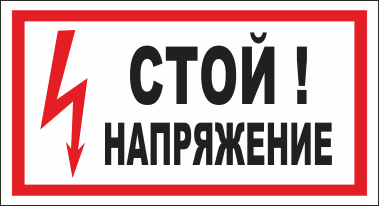

Стой! Напряжение

Применяется с целью предотвращения поражения электричеством. Размещают на электроустановках напряжением до и выше 1 кВ, размещенных на подстанциях и электростанциях. В ЗРУ плакат вывешивают на ограждениях токоведущих частей под напряжением, на ограждениях временно запрещенных от проходов , на постоянных ограждениях камер, соседних с рабочим местом. В ОРУ - на канатах и шнурах во время работ с земли, на конструкциях вблизи рабочего места около токоведущих частей под напряжением.

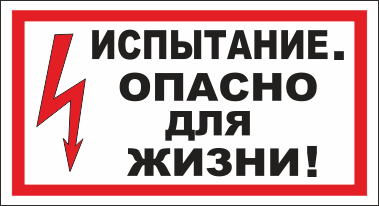

Испытание. Опасно для жизни

Используют во время проведения испытаний при повышенном напряжении и возможности поражения электрическим током, в связи с чем нужно быть предельно внимательным. Используют в качестве переносного знака.
Табличку с надписью «Испытание, опасно для жизни!» размещают на ограждениях токоведущих частей и оборудовании во время подготовки рабочего места с целью проведения испытания.

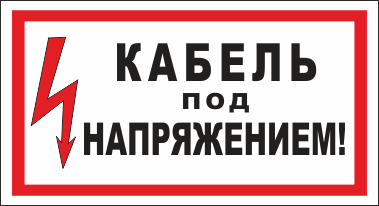

Кабель под напряжением

Служит для предупреждения работников предприятий о возможной опасности поражения электрическим током на участке, находящемся под напряжением. Обычно, его размещают на кабелях оборудования, электроприборах, источниках электропитания, а также в электроустановках подстанций и электростанций.

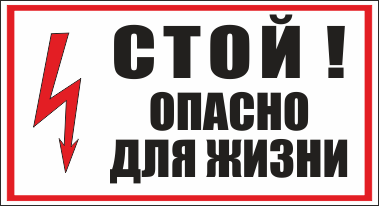

Стой! Опасно для жизни

Устанавливается в местах, несущих реальную угрозу жизни человеку. Знак вывешивается на временных ограждениях, в проходах, на конструкциях, на токоведущих частях. С целью соблюдения техники безопасности применение данного знака обязательно.

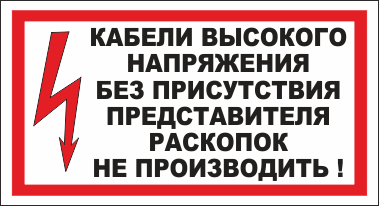

Кабели высокого напряжения. Без присмотра представителя раскопок не производить!

Данный знак используется для обеспечения сохранности кабельных сетей.
Ее требование распространяется на следующие действия: запрещается проводить любые раскопки или возведение различных сооружений на участке, где находятся кабельные сети (или кабель) без согласования перечня работ с организацией, использующей данную сеть. Присутствие уполномоченного представителя от нее является обязательным во время выполнения заявленных работ.

Высокое напряжение. Опасно для жизни

Предупреждает об опасности поражения электричеством, его используют только в качестве постоянного знака.
Вывешивается данная табличка электробезопасности на:
- на ограждениях токоведущих частей напряжением выше 1 кВ, которые расположены в производственных помещениях за исключением помещений РУ (распределительных устройств);
- специальных канатах, ограждающих рабочее место;
- на наружной стороне дверей РУ, камер выключателей и трансформаторов.

ЩО 380в/220в

Табличка электробезопасности «ЩО 380 В, 220 В» выполняет вспомогательную функцию, устанавливается обычно на силовых щитах (шкафах) и показывает диапазон напряжения

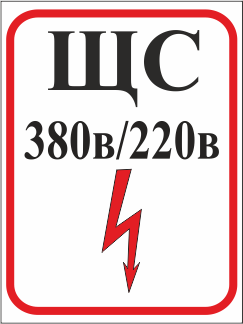

ЩС 380в/220в

Табличка электробезопасности «ЩС 380 В, 220 В» выполняет вспомогательную функцию, устанавливается обычно на силовых щитах (шкафах) и показывает диапазон напряжения.

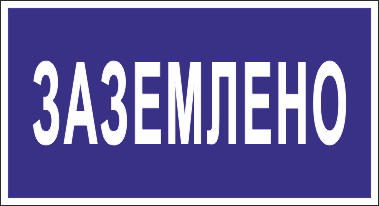

Заземлено

Призывает быть бдительным и указывает, на то что подача напряжения на электроустановку с заземленным участком недопустима.
Его вывешивают на оборудовании электростанций и подстанций:
- приводы разъединителей;
- выключатели и отделители нагрузки;
- кнопки и ключи дистанционного управления коммутационного оборудования.

Не включать! Работают люди

Табличка «Не включать работают люди» запрещает подачу напряжения на место работы.
Данный знак переносной и вывешивается в электроустановках до и выше 1 кВ:
- на приводах разъединителей;
- на кнопках и ключах дистанционного управления;
- на выключателях нагрузки;
- на коммутационной аппаратуре (выключатели, автоматы, рубильники до 1 кВ);
- возле снятых предохранителей.

Не включать! Работа на линии

Данный плакат по электробезопасности используется в электроустановках (до 1000 В и выше), при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди.

Влезать здесь

Указывает направление безопасного пути к рабочему месту, которое расположено на высоте. Его размещают на стационарных лестницах или конструкциях, предназначенных для подъема к рабочему месту.

Работать здесь

Является предписывающим, он указывает непосредственно на рабочее место на подстанциях и электростанциях. Служит в качестве переносного знака.
Он вывешивается непосредственно на рабочем месте, а при наличии в ОРУ защитных ограждений рабочего места - в месте прохода за это ограждение.

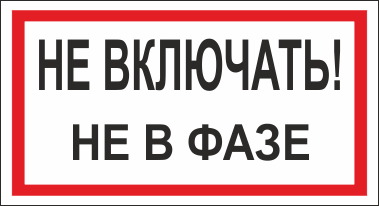

Не включать! Не в фазе

Обязательно используется:
- при монтаже оборудования;
- в процессе ремонта механизмов;
- при вводе в эксплуатацию оборудования;
- перед первым включением нового или отремонтированного оборудования.
Предупреждающая функция данного знака заключается в том, что оборудование, не прошедшее фазировку, может быть опасно во время его использования.

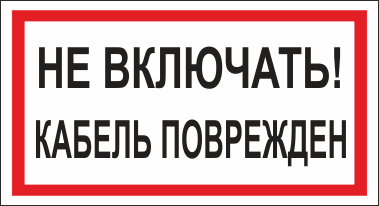

Не включать! Кабель поврежден

С целью избежания поражения электричеством во время проведения ремонтных (или испытательных) работ. Вывешивают на кабелях электрооборудования и приборов, источников электропитания, а также в электроустановках подстанций и электростанций

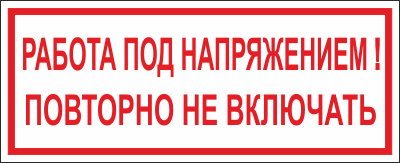

Работа под напряжением. Повторно не включать

Запрещает без предварительного согласования с производителем работ совершать повторное включение выключателей воздушных линий (ВЛ) после их автоматического отключения.
Применяют данный знак только в качестве переносного, устанавливая во время ремонта воздушной линии на специальных ключах управления.

Не открывать! Работают люди

Применяется с целью запрещения подачи газа или сжатого воздуха. Для соблюдения техники безопасности применение данного знака обязательно:
- на трубопроводах (во избежание их открытия);
- на вентиляторах (для недопущения открытия воздухосборников и воздухопроводов);
- на задвижках.

Не открывать! Работа на линии

Не закрывать! Работают люди

Вывешивается возле вентилей и задвижек воздуховодов, перекрытие которых может привести к опасной ситуации для работников предприятия или вывести из строя механизмы, системы, электроустановки станций и подстанций. Применяется данный знак с целью недопущения прекращения подачи газа или сжатого воздуха.

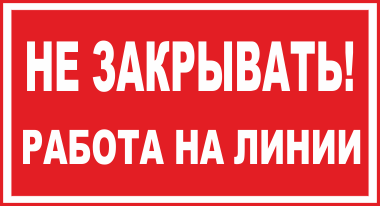

Не закрывать! Работа на линии

Используется в установках электростанций и подстанций. Он должен быть обязательно размещен на трубопроводах (углекислотных, водородных и т.д.) или на задвижках и вентиляторах. При не соблюдении данного требования возможна остановка (приведение в действие) агрегатов, что может быть опасно для жизни работников.

Автономное включение

Информирует о том, что трансформатор (подстанция) имеют настройки автономного включения.

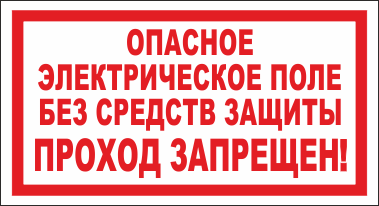

Опасное электрическое поле. Без средств защиты проход запрещен

Используется с целью недопущения поражения электрическим током работников предприятия. Передвижения по территории, которая находится под воздействием электрического поля, следует осуществлять только в специальных средствах защиты.
Применяется табличка в качестве постоянной на:
- ОРУ напряжением 330 кВ и выше;
- огражденных участках с высоким уровнем электрического поля;
- вне маршрута обхода ОРУ.
Закрепить знак «Опасное электрическое поле без средств защиты проход запрещен» можно на высоте 1,5-2 м на специально предназначенном для этого столбе.

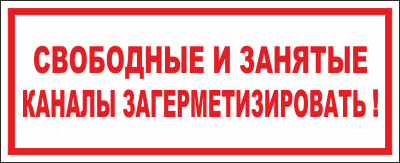

Свободные и занятые каналы загерметизировать!

Применяется во время герметизации каналов ввода кабелей.

220 В

380 В

Откл.

Вкл.
